天啟二年（1622年2月10日─1623年1月30日）一副繪製於1622年前後的《澳門要塞圖》顯示，澳門北部的城牆大致修成，東南面沿海，從若憲山至嘉思欄的南灣起點，又從南灣終點至西望洋山，再從燒灰爐炮台至媽閣炮台均有城牆相連。炮台的設置地有東望洋炮台、大三巴炮台、嘉思欄炮台、聖伯多祿小炮台、燒灰爐炮台、媽閣炮台等7座炮台，除聖伯多祿小炮台和嘉思欄炮台架炮外，其他各處炮台均未見架炮，特別是大三巴炮台，炮台基礎已基本建好，但明顯還在興建。這張圖應該是弗蘭西斯科•馬士加路也設計的澳門城市防禦圖，城牆與炮台均為計劃建設工事。Faria e Sousa, Asia, p.362, 轉自Jorge Graça, The Fortifications of Macau, p.33.

大炮台創建於1617年，至1626年建成。

建在澳門半島中部柿山上的大砲台，盤坐島中，策應四方，監控著內、外港及市中心，歷來是澳門的制高點。砲台始建於1617年，完工於1626年。在1622年擊退荷蘭人進犯的戰鬥中起了決定性作用。1966年以前，砲台被長期列為軍事禁區。

1 濠江內港2 青洲3 白鴿巢山4 聖若瑟聖堂5 風順堂6 大砲台7 主教座堂8 政府合署大廈（舊澳督府、舊法院大樓）9 澳督府10 東望洋山11 聖仁努亞里奧軍醫院12 陸軍俱樂部13 嘉思欄兵營14 南灣外港

1 媽閣山2 海鏡酒店（峰景酒店）3 南灣4 西望洋山5 澳督府6 風順堂7 主教座堂8 白馬行醫院9 大砲台10 白鴿巢山11 青洲12 望德堂13 青洲堤14 聖彌額爾小堂15 聖美基墳場16 望廈砲台17 華士古達伽馬新路

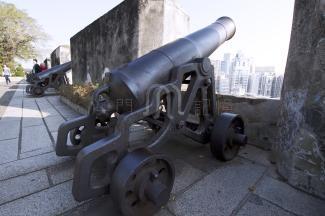

大炮台如今已經成為本地一個理想的休憩場所，居民在這裡散步休息，遊客到這裡拍照留念，小孩在這裡奔跑嬉戲，一片祥和、安寧和歡樂的景象。

崇禎十一年（1638年2月14日─1639年2月2日）本年，在海牙的荷蘭人已收到澳門城牆及炮台的詳圖，並對其火力部署進行了仔細分析：澳門建有城牆，位於三座山上的3個炮台成三角之勢。最重要最強大的是大三巴炮台，馬士加路也擔任總督期間就住在那里，配備有34門金屬大炮。第二個是西望洋炮台，中間有一小禮拜堂，擁有輕型火炮6門。第三個是東望洋炮台，突出於外，不太有利，但在高度上優於另外兩個：它擁有大炮四五門，圍牆內也有一個小禮拜堂。從山上和炮台望見有兵船開來，即鳴鐘警報。除此之外，本市還有位於山下的四個炮台，那里是傍靠船隻的地方。第一個炮台十分堅固而且美觀。從這方看像是另一座城市，因為里面有高大的建築和士兵們住的房屋，上面是位於山頂的掩體。這里有16門重炮，炮口很粗，用來發射石塊，其他都是普通鐵炮。炮台內還有另一個掩體，圍有圍牆，有6門遠射程炮，所有要進入此地的船隻必須經過這個狹窄的水道，因為葡萄牙人封鎖了所有其他入口。這個主要炮台的兵頭由國王或以國王的名義任命，除非在兵頭不在時將軍才可為其任命臨時兵頭，而且須經國王批准。這一炮台位於南端。第二個叫燒灰爐炮台，位於西南部，擁有8門金屬火炮，在西望洋山一邊。離它有滑膛槍射程一半遠的地方有座火藥廠，為大炮生產火藥。這里是個月牙形的海岸，中間有個突出部分，在有危險時可安放3門火炮。周圍建有不太高的圍牆，一直延伸到嘉思欄炮台，兩個炮台之間遍佈漂亮的建築物，海灘上則是木林市場。第三個是嘉思欄炮台，比前者大一些，配備有l2門金屬火炮。這一炮台有一點伸入海中。1632年，在這一炮台基礎上建一個炮台，安放1門48毫米的大炮，可以射到位於1. 5海里以外的一個島上。這一炮台的圍牆一直延伸到陸地，標示出本市在海邊的邊界。第四個叫伯多祿炮台，朝內路延伸；在稱為拉紮羅的陸上大門附近有三門火炮：其圍牆沿山向上延伸，直至大三巴炮台，然後又通到一座耶穌會士修道院。外面建起了許多牆壁很厚、很結實的院落，使之免於暴露於海上。還有一塊土地伸入海中，那里有礁石，必要時可安放大炮，充當炮台。但在退潮情況下沒有必要，因為，大船不能在這里靠岸。萊薩：《澳門人口：一個混合社會的起源和發展》，載《文化雜誌》第20期，1994年，第138頁注59全文。
